tipo EUROPA-AMADA ®:
serie 600

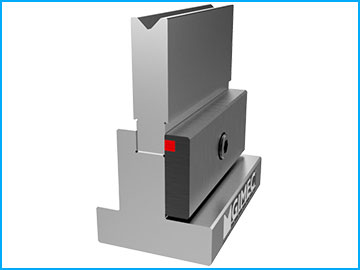

Serie di utensili utilizzati con un portamatrici per la piegatura di spessori a partire da mm 0,4 fino a mm 3,0
Le matrici possono essere fornite frazionate mentre il portamatrici è in un'unico pezzo
Le matrici possono essere fornite frazionate mentre il portamatrici è in un'unico pezzo
cod.articolo | V mm | gradi | R raggi mm | H mm | S stelo mm | acciaio | max kN/mt | lunghezze mm |
---|---|---|---|---|---|---|---|---|
US 600 | 51.5 | 36 | C45 | 1000 | 835 - 415 | |||
US 604/88° V4 | 4 | 88° | 0,6 | 60 | 14 | C45 T.i.HRC 52÷58 | 1000 | 835-415-805 fraz |
US 606/88° V6 | 6 | 88° | 0,8 | 60 | 14 | C45 T.i.HRC 52÷58 | 1000 | 835-415-805 fraz |
US 606/60° V6 | 6 | 60° | 0,6 | 60 | 14 | C45 T.i.HRC 52÷58 | 600 | 835-415-805 fraz |
US 606/30° V6 | 6 | 30° | 0,6 | 60 | 14 | C45 T.i.HRC 52÷58 | 350 | 835-415-805 fraz |
US 608/88° V8 | 8 | 88° | 1 | 60 | 14 | C45 T.i.HRC 52÷58 | 1000 | 835-415-805 fraz |
US 608/60° V8 | 8 | 60° | 0,8 | 60 | 14 | C45 T.i.HRC 52÷58 | 600 | 835-415-805 fraz |
US 608/30° V8 | 8 | 30° | 0,8 | 60 | 18 | C45 T.i.HRC 52÷58 | 350 | 835-415-805 fraz |
US 610/88° V10 | 10 | 88° | 1,2 | 60 | 18 | C45 T.i.HRC 52÷58 | 1000 | 835-415-805 fraz |
US 610/60° V10 | 10 | 60° | 1 | 60 | 18 | C45 T.i.HRC 52÷58 | 600 | 835-415-805 fraz |
US 610/30° V10 | 10 | 30° | 1 | 60 | 24 | C45 T.i.HRC 52÷58 | 500 | 835-415-805 fraz |
US 612/88° V12 | 12 | 88° | 1,5 | 60 | 18 | C45 T.i.HRC 52÷58 | 1000 | 835-415-805 fraz |
US 612/60° V12 | 12 | 60° | 1,2 | 60 | 18 | C45 T.i.HRC 52÷58 | 600 | 835-415-805 fraz |
US 612/30° V12 | 12 | 30° | 1,5 | 60 | 24 | C45 T.i.HRC 52÷58 | 400 | 835-415-805 fraz |
US 616/88° V16 | 16 | 88° | 2 | 60 | 24 | C45 T.i.HRC 52÷58 | 1000 | 835-415-805 fraz |
US 616/60° V16 | 16 | 60° | 1.6 | 60 | 24 | C45 T.i.HRC 52÷58 | 600 | 835-415-805 fraz |
US 616/30° V16 | 16 | 30° | 2 | 60 | 30 | C45 T.i.HRC 52÷58 | 450 | 835-415-805 fraz |
US 620/88° V20 | 20 | 88° | 2 | 60 | 30 | C45 T.i.HRC 52÷58 | 1000 | 835-415-805 fraz |
US 620/60° V20 | 20 | 60° | 2 | 60 | 30 | C45 T.i.HRC 52÷58 | 600 | 835-415-805 fraz |
US 620/30° V20 | 20 | 30° | 2,5 | 60 | 35 | C45 T.i.HRC 52÷58 | 500 | 835-415-805 fraz |
US 625/88° V25 | 25 | 88° | 3 | 60 | 35 | C45 T.i.HRC 52÷58 | 1000 | 835-415-805 fraz |
US 625/60° V25 | 25 | 60° | 2,5 | 60 | 35 | C45 T.i.HRC 52÷58 | 600 | 835-415-805 fraz |
US 625/30° V25 | 25 | 30° | 3 | 65 | 45 | C45 T.i.HRC 52÷58 | 500 | 835-415-805 fraz |
